螺旋輸送機概述

螺旋輸送機是一種利用螺旋軸旋轉推動物料在機殼內輸送的機械設備。它主要由機殼、螺旋軸、驅動裝置、軸承、進出口等組成。螺旋軸通常由金屬制成，呈螺旋狀，安裝在機殼內。當螺旋軸旋轉時，螺旋葉片將物料推向機殼的出口，實現物料的輸送。螺旋輸送機可以水平、傾斜或垂直安裝，適用于輸送粉狀、顆粒狀、片狀等各種物料，它不適宜輸送易變質的、粘性的和易結塊的物料。

LS螺旋輸送機與其它輸送設備相比較，具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點裝料和卸料、操作安全方便以及制造成本低等優點。它的卸點是機件磨損較嚴重、較送量較低、消耗功率大以及物料在運輸過程易被破碎。螺旋輸送機在工業生產中應用廣泛，是物料輸送的重要設備之一。

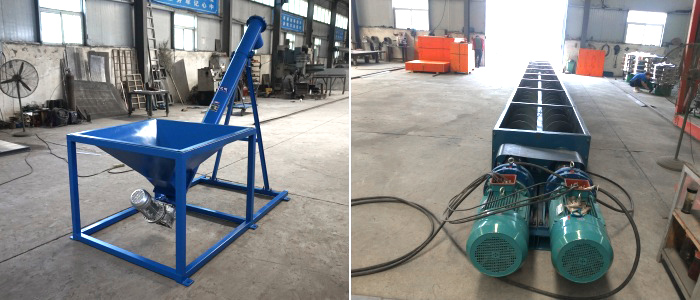

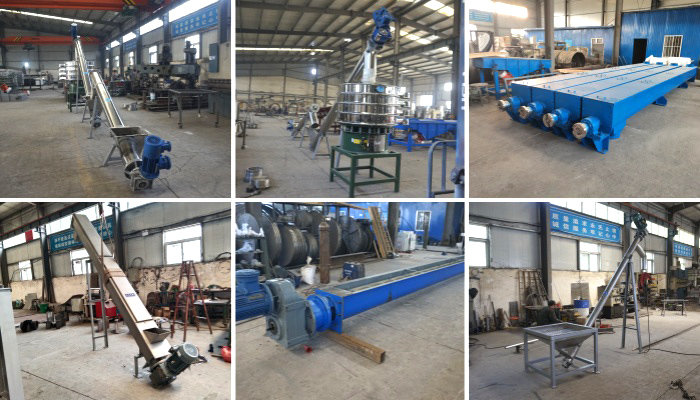

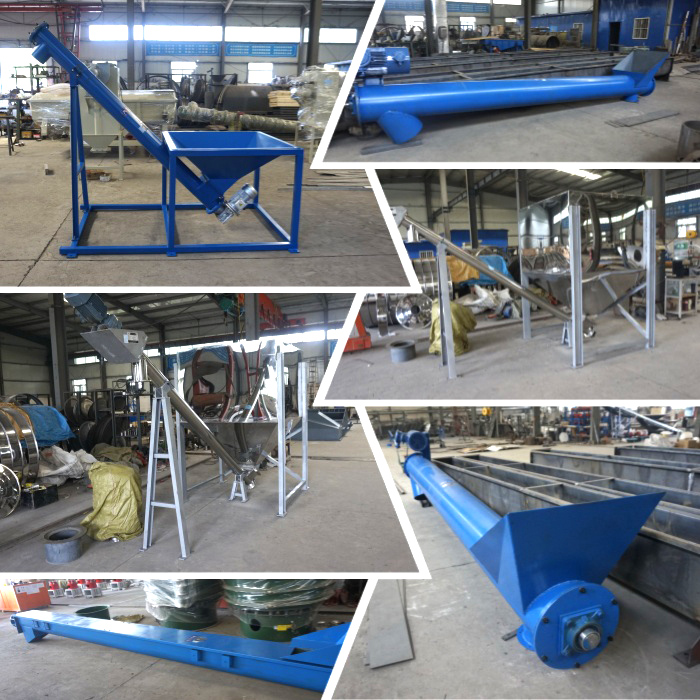

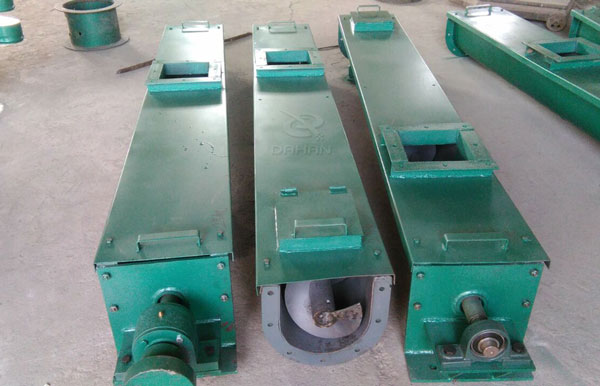

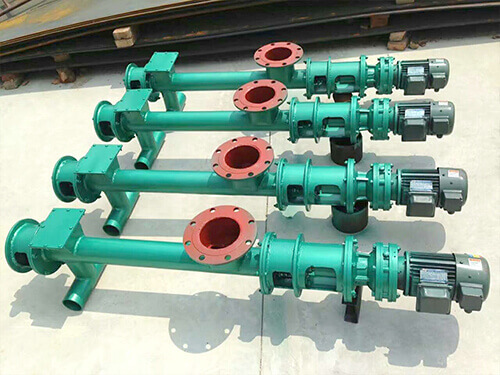

螺旋輸送機的圖片展示

螺旋輸送機的類型

螺旋輸送機根據不同的分類標準，可以分為多種類型。以下列舉幾種常見的分類方式：

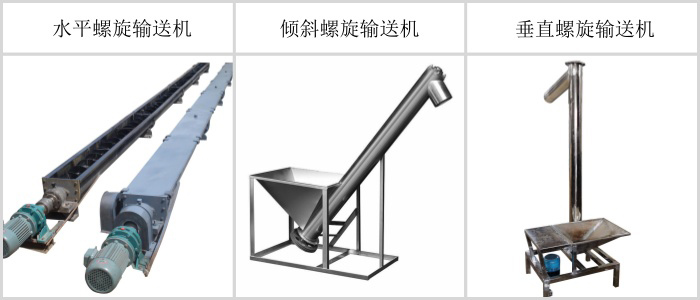

按安裝方式分類：

螺旋輸送機按安裝方式可分為水平螺旋輸送機、傾斜螺旋輸送機和垂直螺旋輸送機三種。

水平螺旋輸送機：螺旋軸與水平面的夾角小于15°布置的LS螺旋輸送機。水平螺旋輸送機用于水平輸送物料。

傾斜螺旋輸送機：螺旋軸與水平面的夾角大于15°，小于90°布置的LS螺旋輸送機。傾斜螺旋輸送機用于將物料輸送至較高位置。

垂直螺旋輸送機：螺旋軸與水平面垂直布置的LS螺旋輸送機。垂直螺旋輸送機用于將物料提升至更高位置。

按螺旋軸分類：

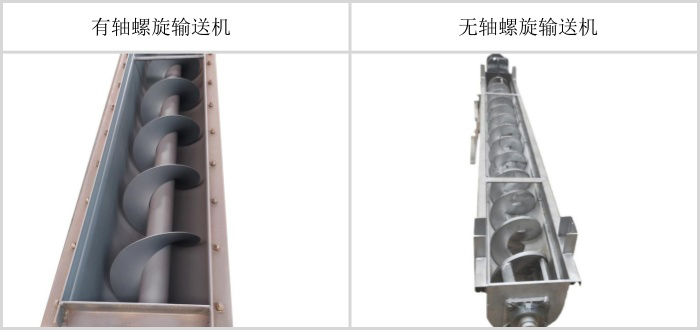

螺旋輸送機按螺旋軸一般分為有軸螺旋輸送機、無軸螺旋輸送機兩種。

有軸螺旋輸送機: 指螺旋軸固定在機殼內的螺旋輸送機，物料通過螺旋軸的旋轉推動向前移動。這種類型結構較為簡單，成本較低，適用于輸送粉末、顆粒、片狀等物料。

無軸螺旋輸送機: 指沒有固定螺旋軸的螺旋輸送機。其利用機殼內壁上的螺旋槽將物料推向出口。這種類型結構更加復雜，成本較高，但具有更強的適應性，適用于輸送易碎、易堵塞的物料。

按螺旋葉片分類：

螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。

實體螺旋面稱S制法，其螺旋節距GX型為葉片直徑的0.8倍，適用于輸送粉狀和粒狀物料。

帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。

葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，其螺旋節距約為螺旋葉片直徑的1.2倍。

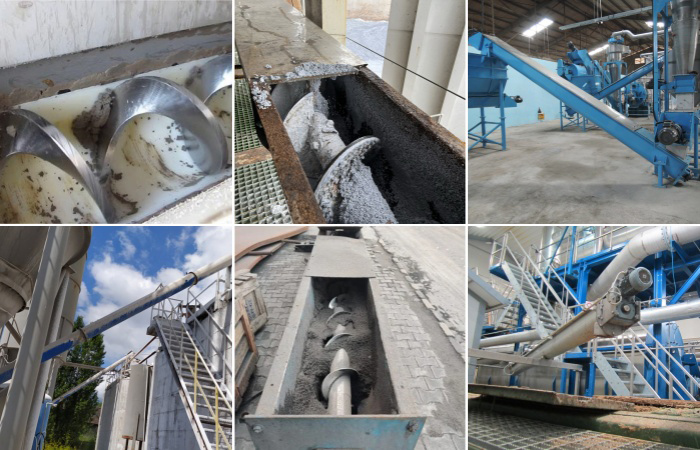

螺旋輸送機應用場景

螺旋輸送機應用場景非常廣泛，幾乎涵蓋了各個工業領域。以下列舉一些常見的應用場景，并進行詳細介紹：

食品行業：

糧食加工： 輸送小麥、稻谷、玉米等糧食原料，用于清理、烘干、粉碎等環節。

面粉加工： 輸送面粉、淀粉等粉狀物料，用于混合、包裝等環節。

糖果、糕點生產： 輸送糖、巧克力、面粉、果仁等原料，用于混合、配料、包裝等環節。

飲料生產：輸送糖、香精、粉末等原料，用于配料、混合等環節。

化工行業：

化工原料輸送：輸送粉末、顆粒、片狀等化工原料，用于生產、包裝、儲存等環節。

塑料加工： 輸送塑料顆粒、粉末等，用于生產、混合、儲存等環節。

醫藥生產：輸送藥粉、藥片、顆粒等醫藥原料，用于配料、混合、包裝等環節。

建材行業：

水泥生產：輸送水泥粉末、熟料、礦渣等，用于生產、包裝、儲存等環節。

砂石加工：輸送沙子、石粉、石子等，用于生產、包裝、儲存等環節。

陶瓷生產：輸送陶瓷粉末、粘土等，用于生產、包裝、儲存等環節。

冶金行業：

礦石輸送：輸送各種礦石，用于冶煉、加工等環節。

粉末冶金：輸送金屬粉末，用于生產、混合、包裝等環節。

其他行業：

農業：輸送糧食、肥料、種子等，用于農業生產、加工、儲存等環節。

物流：輸送各種貨物，用于倉儲、配送等環節。

環保：輸送固體廢棄物，用于回收、處理等環節。

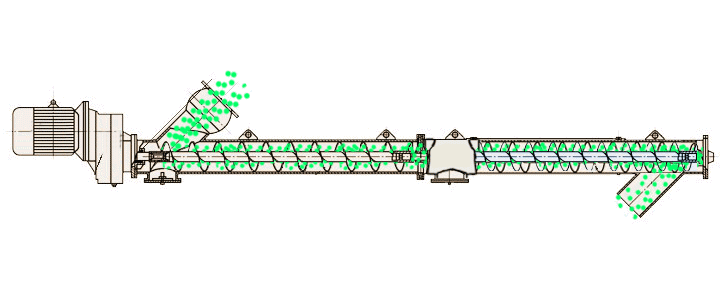

螺旋輸送機的工作原理

螺旋輸送機的工作原理是利用螺旋軸的旋轉，帶動螺旋葉片將物料推向機殼的出口。螺旋軸通常由金屬制成，呈螺旋狀，安裝在機殼內。當電機驅動螺旋軸旋轉時，螺旋葉片會將物料推向螺旋軸旋轉的方向，從而實現物料的輸送。螺旋輸送機可以水平、傾斜或垂直安裝，根據螺旋軸的旋轉方向可以實現正向輸送或反向輸送。通過調節螺旋軸的轉速和螺距可以控制物料的輸送量和輸送速度。

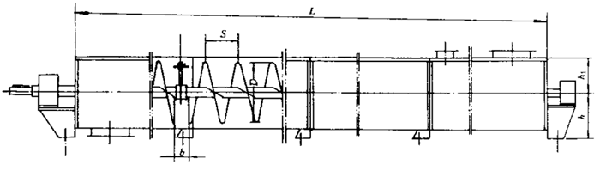

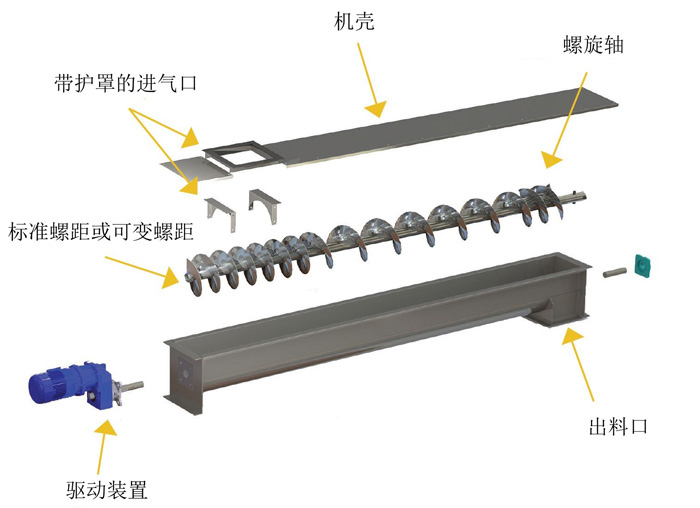

螺旋輸送機的結構組成

螺旋輸送機主要由以下部件組成：

機殼: 機殼通常由鋼板或鋼管制成，用于包裹螺旋軸和物料，起到支撐和保護作用。

螺旋軸: 螺旋軸是螺旋輸送機的核心部件，由金屬材料制成，呈螺旋狀，安裝在機殼內，通過旋轉推動物料。

驅動裝置: 驅動裝置通常包括電機、減速器、聯軸器等，用于為螺旋軸提供動力。

軸承: 軸承用于支撐螺旋軸，減少摩擦，保證螺旋軸的正常旋轉。

進料口: 物料進入螺旋輸送機的入口。

出料口: 物料從螺旋輸送機出來的出口。

其他部件: 根據需要還可能包括導向裝置、清掃裝置、密封裝置等。

螺旋輸送機的型號和參數

型號 規格		螺 旋   直徑     mm  D	螺距  mm  s	轉速   r/min  n	標準體積輸送量			轉速  r/min	標準體積輸送量			轉速   r/min	標準體積輸送量			轉速   r/min	標準體積輸送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小  型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大   型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

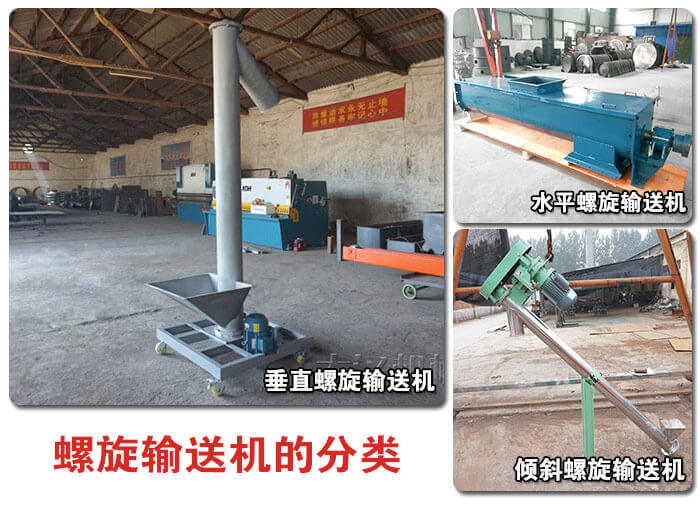

螺旋輸送機的分類

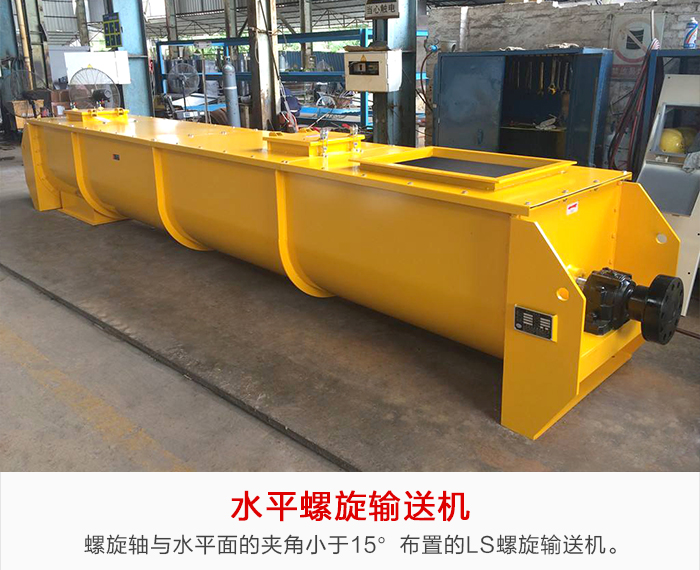

水平螺旋輸送機

螺旋軸與水平面的夾角小于15°布置的LS螺旋輸送機。

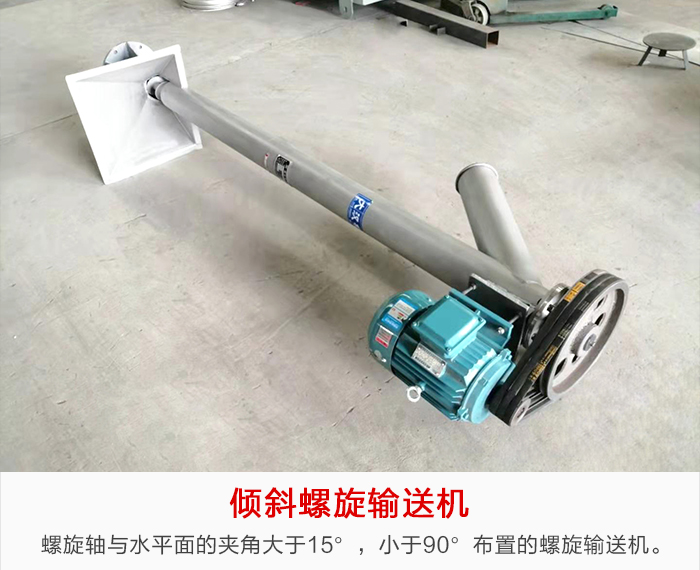

傾斜螺旋輸送機

螺旋軸與水平面的夾角大于15°，小于90°布置的LS螺旋輸送機。

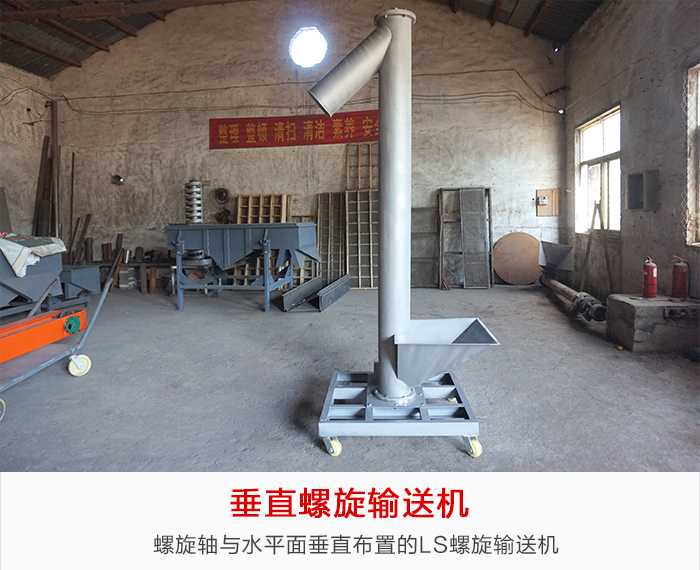

<>垂直螺旋輸送機

螺旋軸與水平面垂直布置的LS螺旋輸送機。

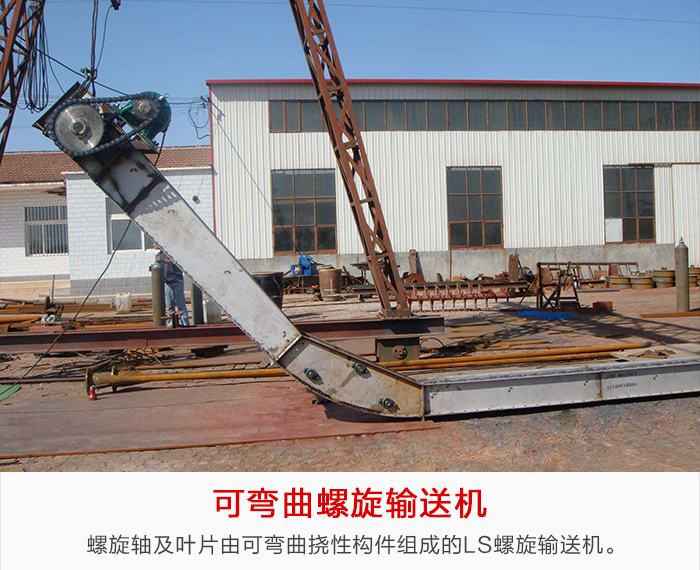

可彎曲螺旋輸送機

螺旋軸及葉片由可彎曲撓性構件組成的LS螺旋輸送機。

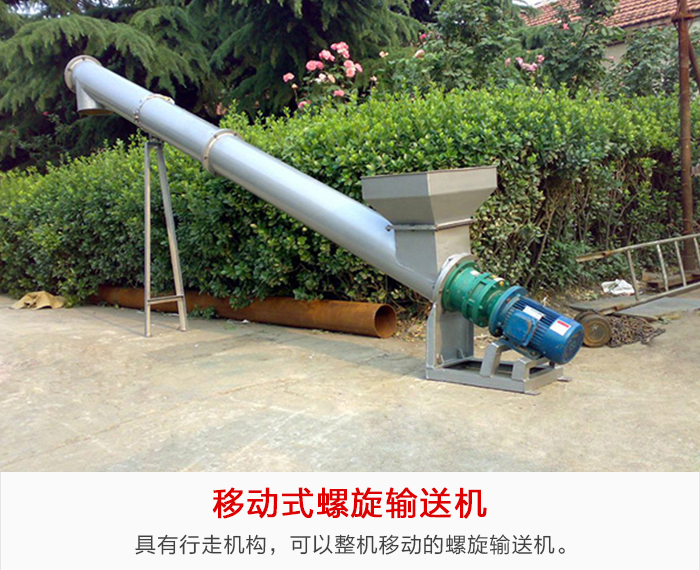

移動式螺旋輸送機

具有行走機構，可以整機移動的螺旋輸送機。

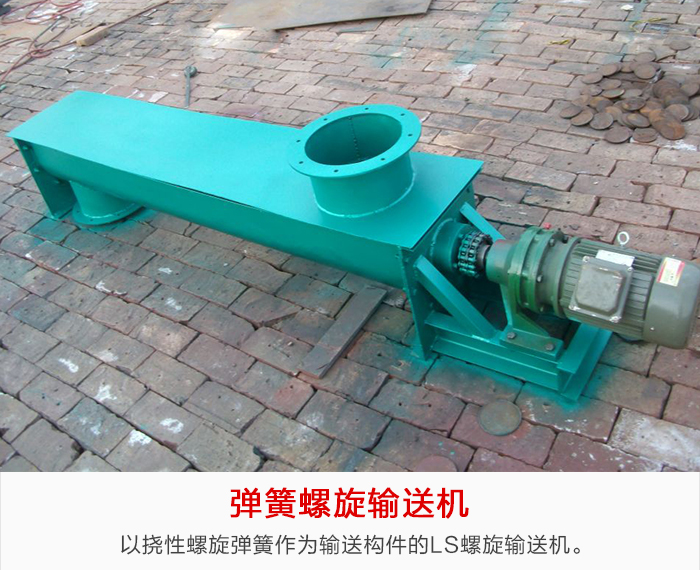

彈簧螺旋輸送機

以撓性螺旋彈簧作為輸送構件的LS螺旋輸送機。

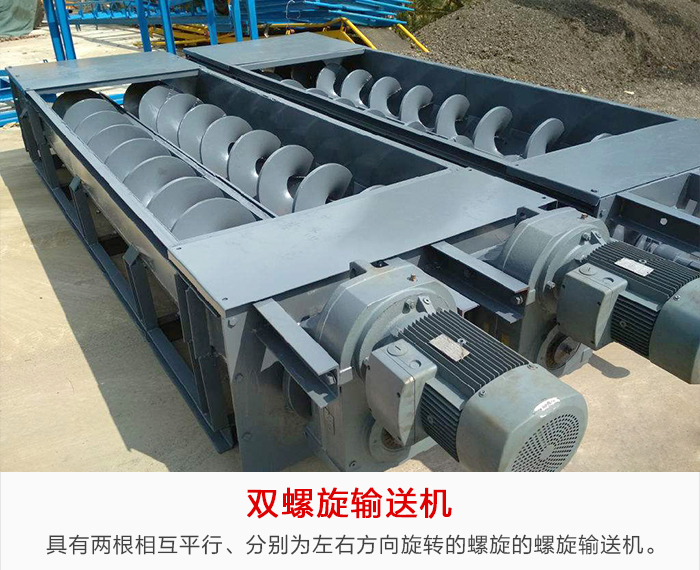

雙螺旋輸送機

具有兩根相互平行、分別為左右方向旋轉的螺旋的LS螺旋輸送機。

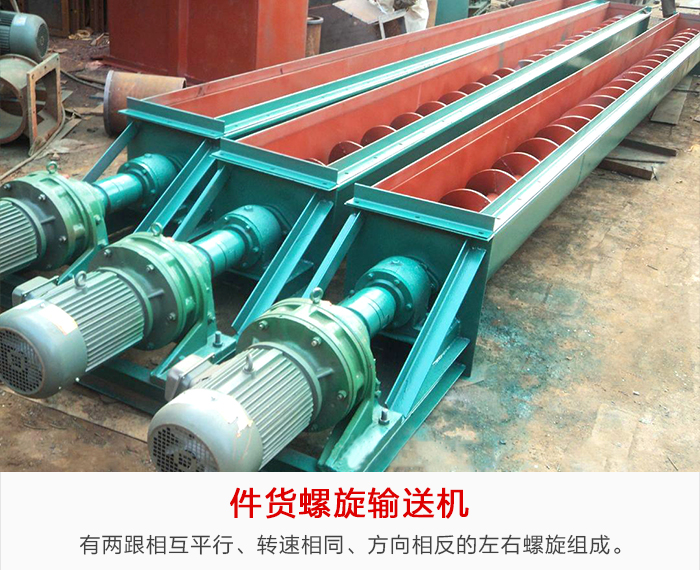

件貨螺旋輸送機

無載料槽，有兩跟相互平行、轉速相同、方向相反的左右螺旋組成。用于輸送成件物品的LS螺旋輸送機。

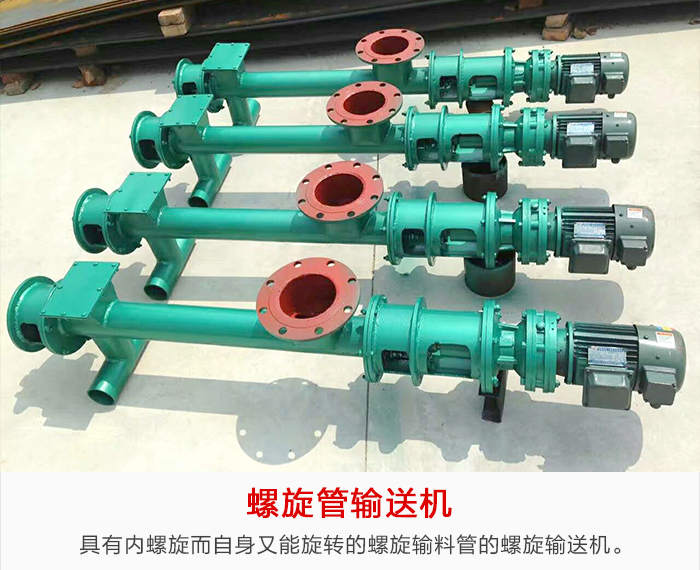

螺旋管輸送機

具有內螺旋而自身又能旋轉的螺旋輸料管的螺旋輸送機。

螺旋輸送機的使用條件

螺旋輸送機在使用時需要滿足一定的條件，才能保證設備的正常運行和使用壽命。以下是螺旋輸送機使用條件的詳細說明：

螺旋輸送機使用的環境溫度為-20～50℃；物料溫度小于200℃；輸送機的傾角β≤20°；輸送長度一般小于40米且不超過70米。

螺旋輸送機主要適用于輸送粉末、顆粒、片狀等固體物料，不適用于輸送液體或粘性物料。

物料的腐蝕性需要與螺旋輸送機的材質相匹配，避免腐蝕損壞設備。

對于易燃易爆物料，需要選擇防爆型螺旋輸送機，并采取相應的安全措施。

螺旋輸送機制造廠家

新鄉大漢擁有多年的生產經驗和專業的技術團隊。其產品涵蓋多種類型，包括水平螺旋輸送機、傾斜螺旋輸送機、垂直螺旋輸送機、管式螺旋輸送機等，可根據客戶需求定制。大漢螺旋輸送機以結構合理、性能穩定、運行可靠、操作簡便著稱，廣泛應用于食品、化工、建材、冶金等行業。其產品采用優質材料，工藝精湛，并通過了嚴格的質量檢測，確保產品質量過硬。此外，新鄉大漢還提供完善的售后服務，包括安裝調試、維修保養等，為客戶提供全方位的保障。選擇新鄉大漢，您將獲得優質的螺旋輸送機和貼心的服務。
